GTSYNC

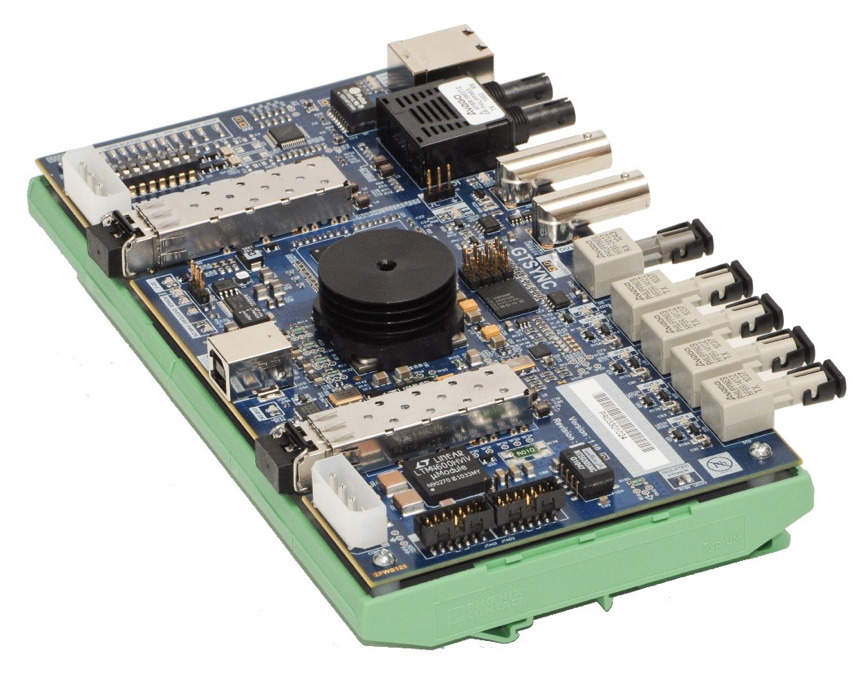

GTSYNC cardLa tarjeta GTSYNC se utiliza para sincronizar el paso de tiempo de simulación de RTDS a una referencia de tiempo externa (por ejemplo, reloj GPS) y para sincronizar los dispositivos a ensayar.

GTSYNC permite soportar un pulso por segundo (1 PPS) a través de cable coaxial BNC o conectores de fibra tipo ST, así como IEEE 1588 mediante conectores RJ45 o de fibra ST. La sincronización del paso de tiempo de simulación a una referencia de tiempo externa es necesaria para las pruebas de referencia PMU y es ventajoso para la salida de valor muestreada IEC 61850-9-2 .

GTSYNC se conecta a un puerto GT en el GTWIF, pero no puede conectarse en cadena a otras tarjetas de E/S. como las otras tarjetas GT de E/S, la GTSYNC normalmente se encuentra en un carril DIN en la parte posterior del armario, pero también puede estar situado de forma remota.
