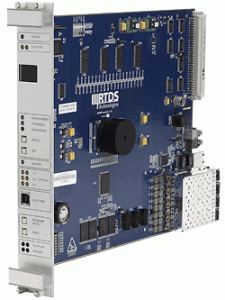

La tarjeta GTWIF (Giga Transceiver Workstation InterFace), es una tarjeta de procesador basada en PPC405 cuya función principal es controlar la comunicación entre el simulador de sistemas de potencia RTDS y la máquina que ejerce de host. Para ello se emplea comunicación basada en Ethernet (10/100BaseT) TCP/IP.

La tarjeta GTWIF ofrece dos mejoras principales respecto a las WIF anteriores:

• Más del doble de la velocidad de transferencia de placa base cuando se utiliza la tarjeta PB5 o GPC (1.32 y posteriores). Este incremento de velocidad de transferencia permite aumentar el tamaño de la red. Sin embargo, el GTWIF todavía puede soportar la 3PC (incluyendo todos los periféricos) y la versión 3 de IRC a la velocidad de transferencia de placa base anterior.
• Ahora facilita la comunicación entre racks, algo que anteriormente gestionaba por separado la tarjeta Inter-Rack Comunicación (IRC). El GTWIF incluye seis puertos ópticos Gigabit Transceiver (GT) por medio de los cuales se intercambia la información entre racks. Los enlaces funcionan a más de 2GBd con fibra multi-modo de 62.5/125µm, utilizando un protocolo propio .

La tarjeta GTWIF ofrece las siguientes funciones:

• Carga, arranque y parada de los casos
• Generación de paso de tiempo
• Sincronización entre racks junto con el Global Bus Hub (GBH)
• Coordinación de todas las transferencias del backplane durante la simulación
• Diagnóstico de hardware
• Plena comunicación con RSCAD (datos de diagnóstico y simulación)

Especificaciones de la tarjeta GTWIF:

• Comunicaciones Ethernet de 10/100 Base Tx
• VxWorks OS corriendo en un PPC405
• Bus Global para simulaciones multi-rack
• Controlador de bus propio para backplane VME
• 6 puertos ópticos de 2GBd para comunicación entre racks
• 2 puertos ópticos de 2GBd para posible expansión futura
• USB accesible desde el panel frontal para el diagnóstico y configuración del sistema
• Pantallas LED en la parte frontal para la información de simulación y configuración
