Ensayos a dispositivos IEC 61850

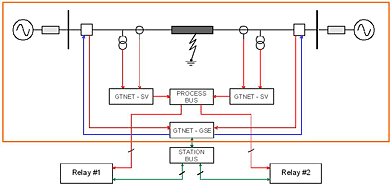

El ensayo de bucle cerrado en tiempo real es el método de ensayo definitivo para los ingenieros de relé y se ha convertido en una parte integral de las herramientas de ensayo diarias. La capacidad de comunicación IEC 61850 del simulador RTDS es proporcionada por el GTNET-GSE y/o GTNET-SV.

RTDS es el único dispositivo de ensayos con capacidades para:

  • realizar simulaciones en Tiempo Real con comunicación de Bus de Estación IEC  61850 en tiempo real y Bus de Proceso IEC 61850
  • realizar estudios de interacción real entre el sistema de protección y el sistema de potencia
  • proporcionar la máxima eficiencia de simulación (por ejemplo se pueden investigar más contingencias en menos tiempo)



El Simulador RTDS ha sido conectado a un amplio rango de dispositivos mediante la provisión de mensajes binarios GOOSE o GSSE, entre los que destacan:

  • Schweitzer Engineering Laboratories SEL 421-3
  • GE Multilin UR series
  • Siemens 7SA522, 7SJ640
  • ABB REL 670
  • AREVA P444
  • NARI-RELAY PCS series
  • GE UR-D90 Plus

RTDS ha ejecutado simulaciones utilizando Valores Muestreados IEC con:

  • ABB REL 670
  • AREVA P444

El simulador RTDS permite el ensayo de sistemas de protección en bucle cerrado además de cualquier otro medio de ensayo y verificación de características y ajustes del equipo.
