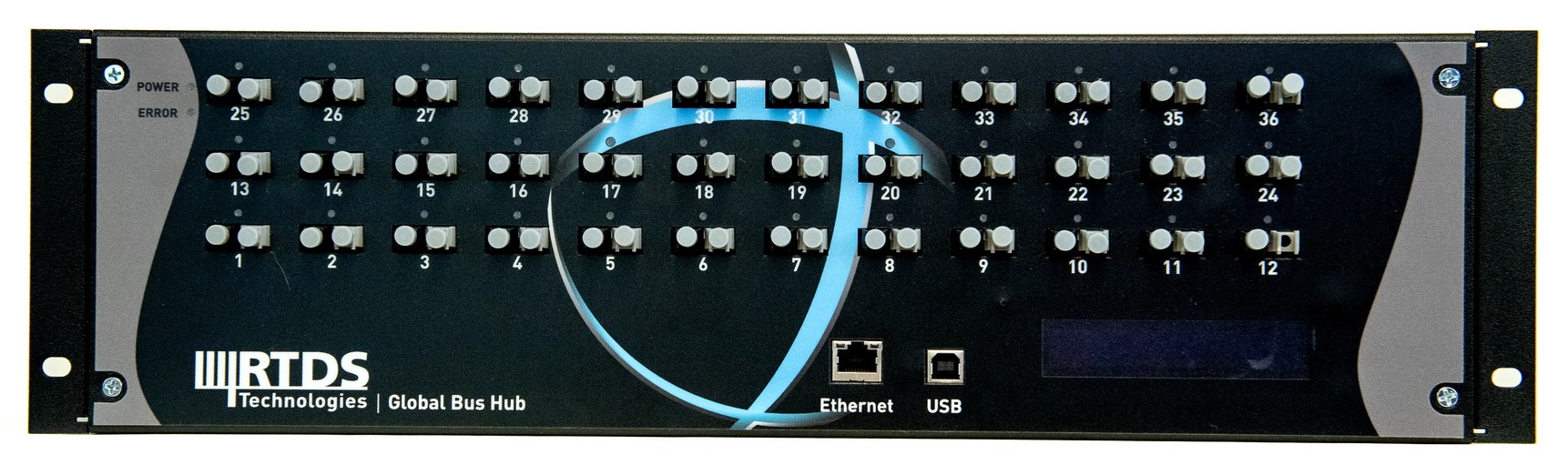

Global Bus HubCuando un Simulador RTDS se compone de tres o más racks, se requiere un hub de propósito especial, conocido como Global Bus Hub (GBH) para el intercambio de señales de sincronización entre las tarjetas GTWIF.

Si el simulador lo compone un único rack, este funciona de manera independiente, mientras que si está formado por dos racks puede operar haciendo una conexión directa entre las dos tarjetas GTWIF. Para los simuladores RTDS con 3 o más racks, cada GTWIF se conecta a la GBH utilizando un cable Tx / Rx de fibra óptica. El GBH es accesible desde la parte trasera del armario. La comunicación GBH es independiente de la comunicación Ethernet empleada para el intercambio de información entre GTWIF y la estación de trabajo host.
